适应环境性能强的耐用系列GT32-E新登场！

UL/C-UL 、CE 已取得。
UL : Listing认证

特点

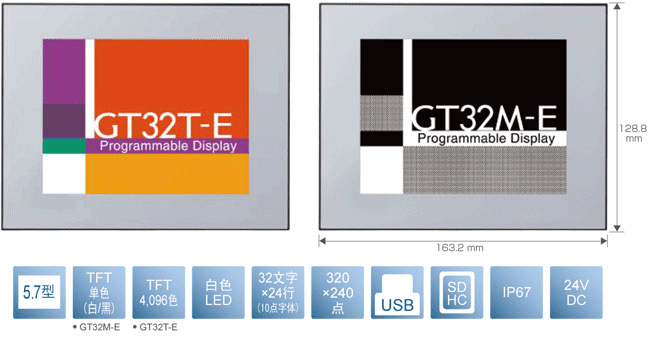

5.7型

■GT32T-E
5.7型、长寿命LED背光灯、配备彩色TFT 4,096色液晶。

■GT32M-E
5.7型、长寿命LED背光灯、配备单色TFT 16色阶液晶。

共通特点

■在阳光下也具有卓尔不凡的辨认性
提高了亮度、对比度、视角。

■对应较广的使用温度范围，在室外也可使用
-20℃～+60℃的使用温度范围，提高了环境适应性。

■抗紫外线，不易折射的前面板
所采用的前面板经过了遮蔽紫外线的防眩处理。

■较高的防水性，在水花四溅的场所中也可使用
面板前面符合IP67，采用了水滴难以从背面上部侵入的结构。

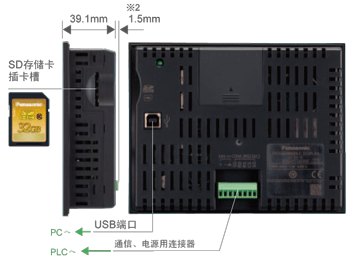

■标准配备SD/SDHC存储卡插卡槽※1
可简单地对画面数据进行复制、备份、还原。

■标准配备USB接口
可使用现有的USB线缆连接计算机与GT32-E，并传输画面。如果连接本公司的PLC FP系列，还可使用穿越功能，同时对PLC/可编程智能操作面板进行调试。

■电源部分变压器绝缘
由于对电源部分采取了绝缘处理，因此进一步提高了可靠性。

※1：CLASS 10最多对应32GB的容量。

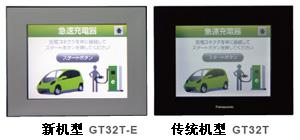

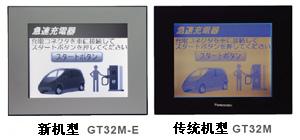

在阳光下也具有卓尔不凡的辨认性

采用高对比度液晶
提高了对比度，更加清晰可见。

采用高亮度背光灯
与传统机型相比，显得十分明亮，更加易于辨认。

彩色型

单色型

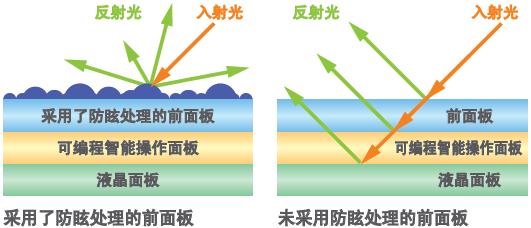

不易折射、清晰可见的画面显示

为抑制折射，前面板中采用了防眩处理
(即使是在室外使用，也不易看到指纹)

折射比较

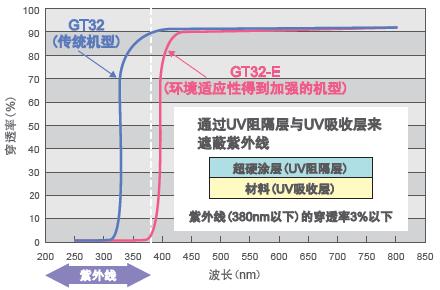

无需担心紫外线造成的部品老化

前面板采用了紫外线不能穿透的材料
通过UV切割层与UV吸收层来遮蔽紫外线
可防止液晶和触摸屏发生老化

紫外线穿透性能

更高的防水性能

面板前面的保护结构符合IP67
在室外和水花四溅的场所也可放心使用。

采用了水滴难以从背面上部侵入的结构【正在申请专利】

可在较广的温度范围内使用

可在-20℃～+60℃的范围内使用
(水平安装时为-20℃～+55℃)
采用了TFT液晶，低温时仍能快速切换画面。
采用了LED背光灯，低温环境下也不会缩短寿命。
无需采用加热器来应对低温。

实现了较低的消耗功率

彩色型(GT03T-E) : 3.1W以下
单色型(GT03M-E) : 1.9W以下
彩色型(GT32T-E) : 7.2W以下
单色型(GT32M-E) : 4.8W以下

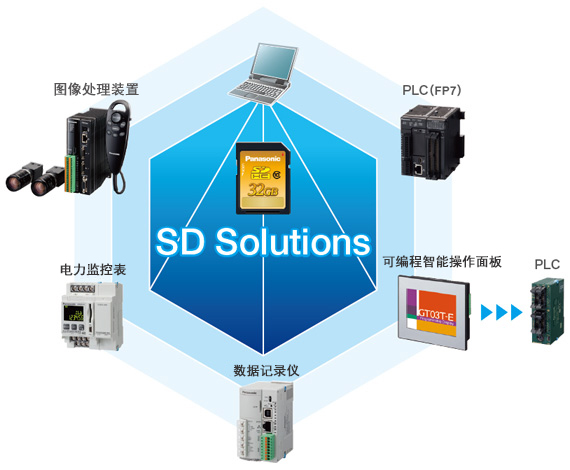

唯有松下可提供的
SD解决方案

通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。

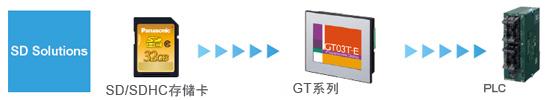

无需计算机即可传输PLC程序

使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。

※除FP7外本公司FP系列

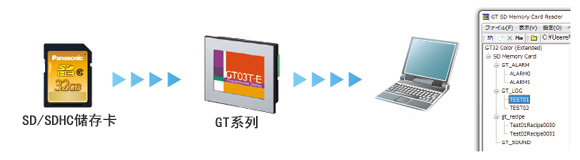

读取SD卡数据的功能

对于配备有SD存储卡插槽的GT，可通过USB连接，将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

需要在计算机上安装GT_SD_Reader软件。安装Terminal GTWIN（Ver.2.E1～）的同时，会自动安装该软件。
GT本体的固件版本也必须对应本功能。所使用的固件版本不对应该功能时，请从本公司的网站下载，并进行升级。

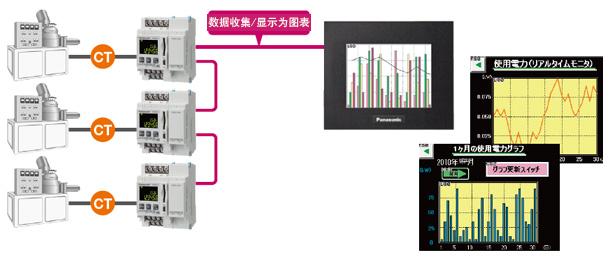

使用SD记录功能可“简单地实现可视化”

可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题

可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
记录数据保存用的触发条件有三种选择。
(1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件
由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。

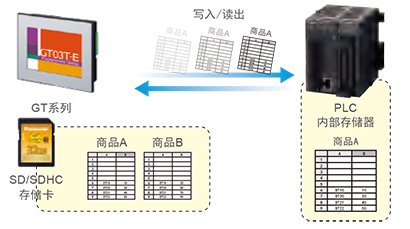

SD配方功能

生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。
可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。

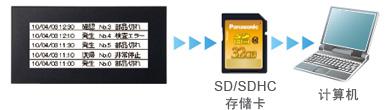

通过SD来保存报警记录

可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。

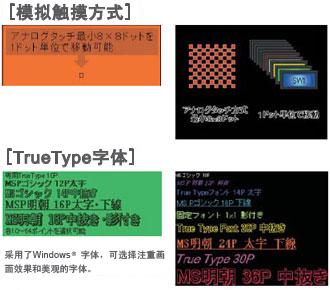

提高了画面设计的自由度!

GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。
※最大尺寸因机型而异。

图表功能

显示图表时，柱状图最多可显示8个，还可同时显示曲线图。

狭窄的场所中可纵向显示

由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。

滚动显示功能

画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

多功能按键

使用该按键可实现设置多个数值、变更画面等多个操作。

4,096色的部品库[GT05S／GT32T-R／GT03T-E／GT32T-E]

备有提高辨认性和操作性的3D按键。

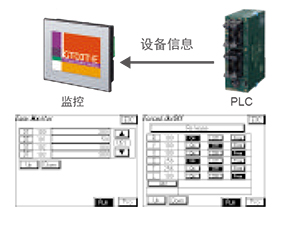

配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7除外
五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性

[1]	设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。) (1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。 (2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。 (3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。
[2]	系统寄存器监控(可对系统寄存器的数值进行显示和变更) 可指定系统寄存器的No.，显示数值或者变更数值。
[3]	共用存储器监控(可显示共用存储器的数值) 插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。
[4]	报错监控(可显示FP系列所发生的报错) 可显示自诊断的结果、错误代码和错误标志，还可清除报错。
[5]	密码设定(为保护FP系列程序的读取和写入，可设定密码) 利用FP系列的密码保护功能，可登录或者清除密码。
