  • 在超小型机身上配备有QVGA液晶屏。


    C-UL-US CE Marking

    UL/C-UL 、CE 已取得。
    UL : Listing认证

    特点

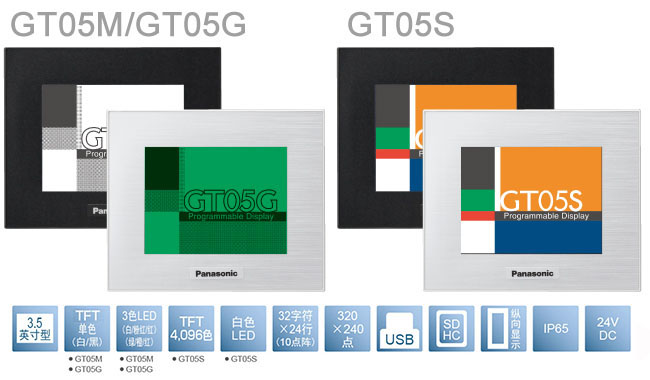

    采用3.5英寸型、QVGA高对比度单色液晶屏, 提高了识别性※1。[GT05M/GT05G]

    ※1:从2016年3月开始STN液晶变更为TFT液晶。

    采用明亮的LED背光灯。[GT05M/GT05G]

    白/红/粉型的GT05M、绿/橙/红型的GT05G,同时兼顾到使用便利性和易识别性。

    3.5英寸型、QVGA广视角显示屏 采用TFT4,096色液晶※2。[GT05S]

    ※2:从2011年12月开始STN液晶变更为TFT液晶。

    采用明亮的LED背光灯。[GT05S]


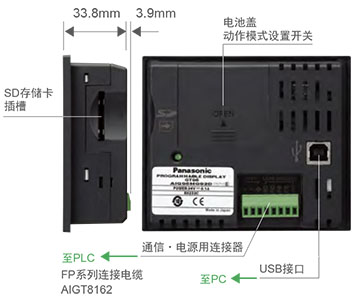

    标准配备SD/SDHC存储卡插槽※3

    可简单地对画面数据进行复制、备份、恢复。
    ※3:CLASS10最大对应32GB的容量。

    标准配备USB接口

    还可对应USB电缆的穿越功能,可对PLC和GT同时进行调试。

    最大可显示240点字符

    可使用10点显示大量精细的文字,还可使用240点全屏显示文字。

    电源部变压器绝缘

    电源部实施了绝缘,进一步提高了安全性。


    ●GT系列前面保护板为另售。

    唯有松下可提供的
    SD解决方案

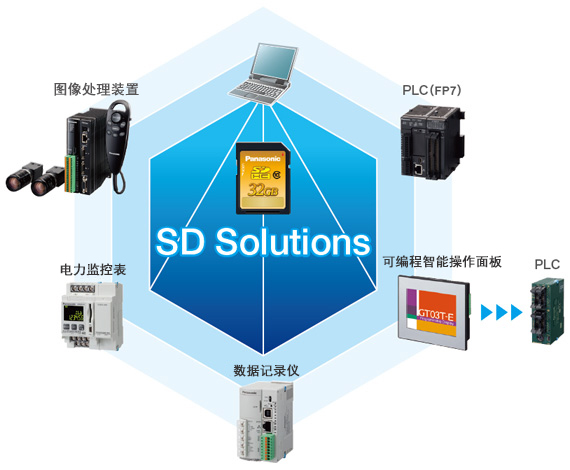

    通过SD连接、通过SD扩展
     小型触摸屏的品质也得到了显著的提高,如今,美观的显示与易读的文字等已成为了理所当然的事。
     我们认为,今后的发展重点在于计算机与其他机器协作时,“如何使操作更加简便?”以及“能够实现哪些便利的操作?”  于是,我们推出了松下电SUNX的可编程显示器。
     使用SD存储卡进行数据传输、保存数据并开拓新的用途……
     为您提供与时俱进的GT系列。

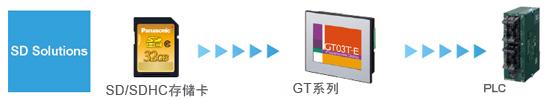

    无需计算机即可传输PLC程序

    使用SD/SDHC存储卡不仅可更改GT画面程序,还可更改PLC的梯形程序图。
     仅使用SD/SDHC存储卡,“任何人都能简单地”修改程序。

    无需计算机即可传输PLC程序
    ※除FP7外本公司FP系列

    读取SD卡数据的功能

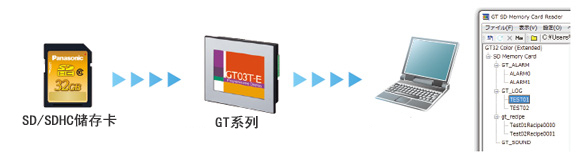

    对于配备有SD存储卡插槽的GT,可通过USB连接,将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

    读取SD卡数据的功能
    需要在计算机上安装GT_SD_Reader软件。安装Terminal GTWIN(Ver.2.E1~)的同时,会自动安装该软件。
     GT本体的固件版本也必须对应本功能。所使用的固件版本不对应该功能时,请从本公司的网站下载,并进行升级。

    使用SD记录功能可“简单地实现可视化”

    可自动收集电力监控表的电力值等,并当场显示为图表,便于尽快解决问题

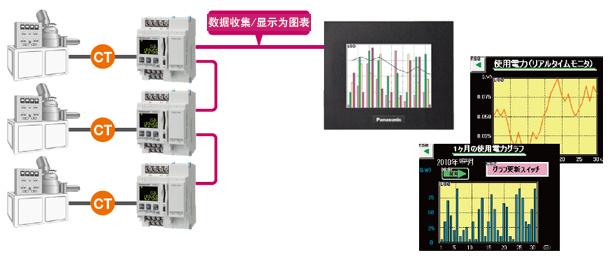

    • 可使用GT本体将电力值等数据收集到SD/SDHC存储卡内,并将记录数据显示为图表。
      无需使用计算机来显示,也无需使用数据记录仪来收集数据,可简单地实现“可视化”。

    • 显示图表时,柱状图最多可显示8个,还可同时显示曲线图。

    • 记录数据保存用的触发条件有三种选择。
      (1)指定时间 (2)按照一定的周期(1秒~24小时) (3)指定条件

    • 由于使用SD/SDHC存储卡,因此可保存容量较大的数据,还可随身携带。



    使用SD记录功能可“简单地实现可视化”

    SD配方功能

    生产多品种时,通过计算机最多可简单设定64个品种、4,096设备的配方数据。

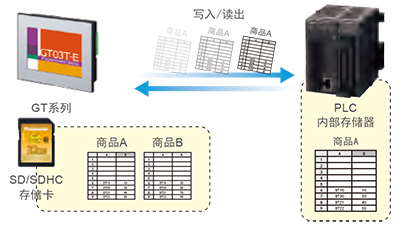

     可将编制好的配方数据保存到SD/SDHC存储卡内,并将指定数据写入PLC或从PLC中读出。

    通过SD来保存报警记录

    通过SD来保存报警记录

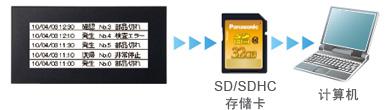

    可将GT内部存储器所保存的报警记录存储到SD卡内,因此可通过计算机来管理故障情况,使管理变得更简单。

    采用3色LED背景灯,设备的状态一目了然。

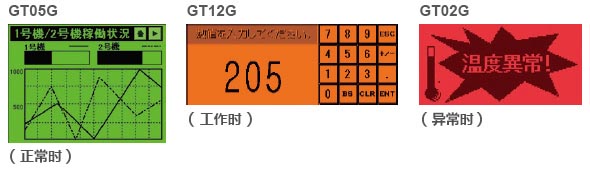

    黑白型号采用3色LED背景灯来显示设备状态。例如,正常运行是绿色,操作中是橙色,异常情况是红色,通过这样的区分一眼就可以把握机械的作业状态。

    采用3色LED背景灯,设备的状态一目了然

    ※:GT03M-E、GT32M-E、GT32M-R、GT02L除外。

    提高了画面设计的自由度!

    提高了画面设计的自由度!

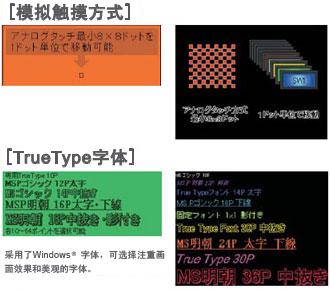

    GT系列可通过模拟触摸方式,以1点为单位进行部品、文字配置,采用Windows®字体,可使用丰富的文字尺寸(10~240点)自由地设计画面。
    ※最大尺寸因机型而异。

    图表功能

    图表功能

    显示图表时,柱状图最多可显示8个,还可同时显示曲线图。

    狭窄的场所中可纵向显示

    狭い場所には縦置き表示

    由于可实现纵向显示,因此可安装在较为狭窄的空间内。提高了系统设计的自由度,还可实现小型化。另外,还对应无安装场所的窄长型装置。

    滚动显示功能

    流れ表示機能

    画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

    多功能按键

    使用该按键可实现设置多个数值、变更画面等多个操作。

    4,096色的部品库[GT05S/GT32T-R/GT03T-E/GT32T-E]

    4,096色的部品库

    备有提高辨认性和操作性的3D按键。

    配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

    ※FP7除外
    五大便利功能,进一步提高GT与本公司FP系列PLC之间的亲和性

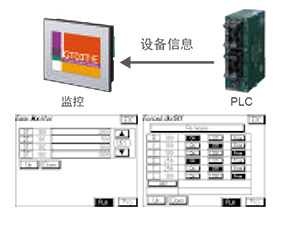

    [1] 设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。)
    (1)Easy Monitor:想要轻松监控时可使用该模式。指定1种设备后,可连续进行显示、变更。
    (2)Entry Monitor:想要一次性查看多种设备时可使用该模式。对于想要显示的设备,可逐个进行登录、变更。
    (3)Forced On/Off:想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备,可逐个进行设定。
    [2] 系统寄存器监控(可对系统寄存器的数值进行显示和变更)
    可指定系统寄存器的No.,显示数值或者变更数值。
    [3] 共用存储器监控(可显示共用存储器的数值)
    插槽No.、数据库No.:可指定地址,显示数值。不能变更数值。
    [4] 报错监控(可显示FP系列所发生的报错)
    可显示自诊断的结果、错误代码和错误标志,还可清除报错。
    [5] 密码设定(为保护FP系列程序的读取和写入,可设定密码)
    利用FP系列的密码保护功能,可登录或者清除密码。

    配备FP监控功能

    可连接多台本公司的FP系列PLC与GT(RS485型)

    GT链接功能

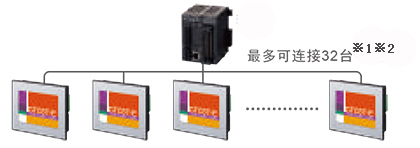

     无需使用通信程序,本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所,也可执行同样的画面操作,另外,还可减少PLC的安装台数,从而削减生产工序的成本。

    GTリンク機能
    ※1 伴随连接台数的增加,反应速度变慢。请在实际机器上确认。
    ※2 与1:1连接时相比,反应时间会相对的变长。
          如获得充分的性能,请在系统设计时进行评价。

    可连接多台PLC的功能

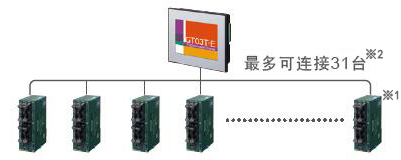

     1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度,或执行操作。

    PLC多台连接功能
    ※1 不可用于PLC间的数据链接。
    ※2 与1:1连接时相比,反应时间会相对的变长。
          如获得充分的性能,请在系统设计时进行评价。

    通过密码进行管理,加强安全性

    使用密码保护、操作安全功能,可保护本体的数据资产,并能通过密码来管理操作权限。
     密码保护功能
     利用密码限制本体画面数据的上传,保护本体的数据资产。
     操作安全功能
     操作人员(最多64人)可分别设定密码,还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

    利用穿越功能提高现场的工作效率

    使用GT与本公司的PLC FP系列进行通信的同时,可传输GT画面数据,并进行PLC的调试。

    简单地切换语言

    表示言語を簡単切替

    以往需要制作各个语种的画面,但使用显示语言切换功能,即可按照各个部品同时登录多种语言( 最多16种) 。
    Microsoft® Excel®简单地编辑字符串,并进行导入。

    设备写入

    设备写入

    可根据PLC状态和画面No.来修改PLC的数据,或者使位置ON/OFF。
     另外,还可执行设备之间的四则运算。
