GT02L

  • 基本资料
  • 型号规格
  • 附件
  • 辅助设计
  • 更简便!触摸屏的入门机型

    C-UL-US CE Marking

    UL/C-UL 、CE 已取得。
    UL : Listing认证

    特点

    3.7型、STN单色(白/黒)、白色LED、16文字×6行(10点阵)、160×64点、miniUSB、纵向显示、IP65、5V DC
    ●GT系列的前面保护板为另售

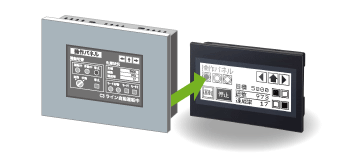

    焕然一新的触摸屏

    焕然一新的触摸屏

    ● 在小型机身上采用最大级别的宽屏液晶

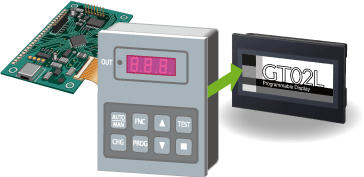

    将薄膜开关应用于触摸屏

    将薄膜开关应用于触摸屏

    ● 可自由地配置显示与按钮的布局,提高了操作性
    ● 还可简单地更改画面,对应多品种生产
    ● 使用共通部品,可简单地进行保养、维护
    ● 利用mini USB简单地传输画面

    小型机身上配备有高级别的宽屏液晶

    在H74×W112mm的小型机身上配备有大型的3.7英寸型液晶。采用模拟触摸方式,在显示部分没有影响视线的点和线。

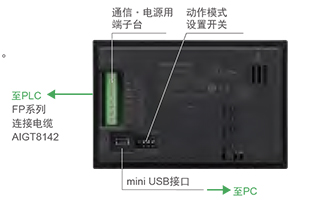

    标准配备mini USB接口

    还可对应USB电缆的穿越功能,可对PLC和GT同时进行调试。

    无论是开关还是字符,均可自由配置大小

    能以1点为单位移动最小的8×8点开关。另外,还可将喜好的字体显示为想要的大小(10~64点)。

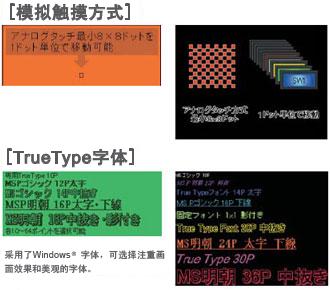

    提高了画面设计的自由度!

    提高了画面设计的自由度!

    GT系列可通过模拟触摸方式,以1点为单位进行部品、文字配置,采用Windows®字体,可使用丰富的文字尺寸(10~240点)自由地设计画面。
    ※最大尺寸因机型而异。

    图表功能

    图表功能

    显示图表时,柱状图最多可显示8个,还可同时显示曲线图。

    狭窄的场所中可纵向显示

    狭い場所には縦置き表示

    由于可实现纵向显示,因此可安装在较为狭窄的空间内。提高了系统设计的自由度,还可实现小型化。另外,还对应无安装场所的窄长型装置。

    滚动显示功能

    流れ表示機能

    画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

    多功能按键

    使用该按键可实现设置多个数值、变更画面等多个操作。

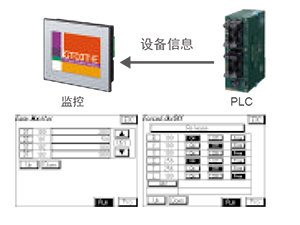

    配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

    ※FP7除外
    五大便利功能,进一步提高GT与本公司FP系列PLC之间的亲和性

    [1] 设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。)
    (1)Easy Monitor:想要轻松监控时可使用该模式。指定1种设备后,可连续进行显示、变更。
    (2)Entry Monitor:想要一次性查看多种设备时可使用该模式。对于想要显示的设备,可逐个进行登录、变更。
    (3)Forced On/Off:想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备,可逐个进行设定。
    [2] 系统寄存器监控(可对系统寄存器的数值进行显示和变更)
    可指定系统寄存器的No.,显示数值或者变更数值。
    [3] 共用存储器监控(可显示共用存储器的数值)
    插槽No.、数据库No.:可指定地址,显示数值。不能变更数值。
    [4] 报错监控(可显示FP系列所发生的报错)
    可显示自诊断的结果、错误代码和错误标志,还可清除报错。
    [5] 密码设定(为保护FP系列程序的读取和写入,可设定密码)
    利用FP系列的密码保护功能,可登录或者清除密码。

    配备FP监控功能

    可连接多台本公司的FP系列PLC与GT(RS485型)

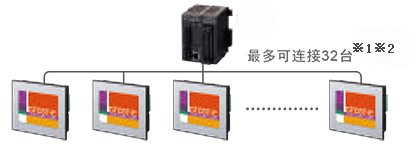

    GT链接功能
    无需使用通信程序,本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所,也可执行同样的画面操作,另外,还可减少PLC的安装台数,从而削减生产工序的成本。

    GTリンク機能
    ※1 伴随连接台数的增加,反应速度变慢。请在实际机器上确认。
    ※2 与1:1连接时相比,反应时间会相对的变长。
          如获得充分的性能,请在系统设计时进行评价。

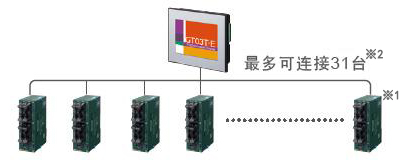

    可连接多台PLC的功能
    1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度,或执行操作。

    PLC多台连接功能
    ※1 不可用于PLC间的数据链接。
    ※2 与1:1连接时相比,反应时间会相对的变长。
          如获得充分的性能,请在系统设计时进行评价。

    通过密码进行管理,加强安全性

    使用密码保护、操作安全功能,可保护本体的数据资产,并能通过密码来管理操作权限。
    密码保护功能
    利用密码限制本体画面数据的上传,保护本体的数据资产。
    操作安全功能
    操作人员(最多64人)可分别设定密码,还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

    利用穿越功能提高现场的工作效率

    使用GT与本公司的PLC FP系列进行通信的同时,可传输GT画面数据,并进行PLC的调试。

    简单地切换语言

    表示言語を簡単切替

    以往需要制作各个语种的画面,但使用显示语言切换功能,即可按照各个部品同时登录多种语言( 最多16种) 。
    Microsoft® Excel®简单地编辑字符串,并进行导入。

    设备写入

    设备写入

    可根据PLC状态和画面No.来修改PLC的数据,或者使位置ON/OFF。
    另外,还可执行设备之间的四则运算。

    ※画面里的显示器是代表机种。
