• 1.利用SD存储卡简单收集数据
• 2.通过KW View简单实现“可视化”
• 3.简易测量功能
• 4.简单扩展、省去配线的繁琐、且毫无浪费！
• 5.通过USB快速完成初始设置！迅速启动！
• 6.JIS协议尺寸下单触式安装
• 7.可进行各种测量
• 8.可连接电力以外的各种传感器！
• 9.可测量回路中每个脉冲输出

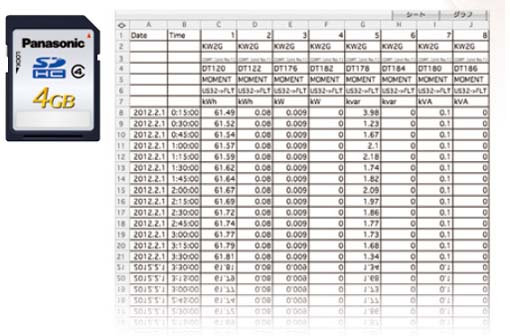

自动将测量数据保存到SD存储卡。
无需网络即可收集数据。
● 可在1分钟、5分钟、10分钟、15分钟、30分钟、60分钟中选择保存周期。
● 在画面上显示过去的使用量(最多8天)。
● 利用锂电池进行备份，停电时也无需担心。
● 未插入SD存储卡时，可将数据存储到本体。

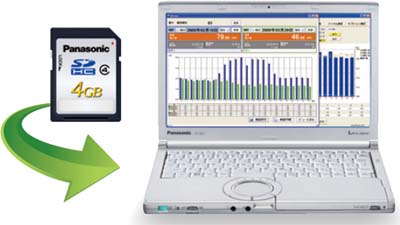

利用计算机读取SD存储卡内所保存的测量数据，使用工具软件“KW View”，即可简单地显示为图表。
● 无需复杂的设定。
可从多个电力监控表的数据中选择编号，显示为比较图表。
● 除电力外，利用扩展单元(脉冲输入型)收集到的脉冲数据也可制成比较图表。

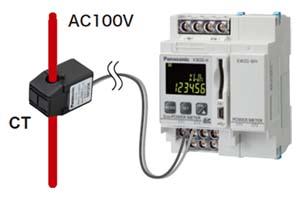

如使用简易测量模式，则只需在想要测量的电线上连接电流互感器即可。
即使是现有装置，也无需切断电源，即可进行电力测量。
● 即使是无法对测量电源进行配线的情况下，仍可进行电力测量。

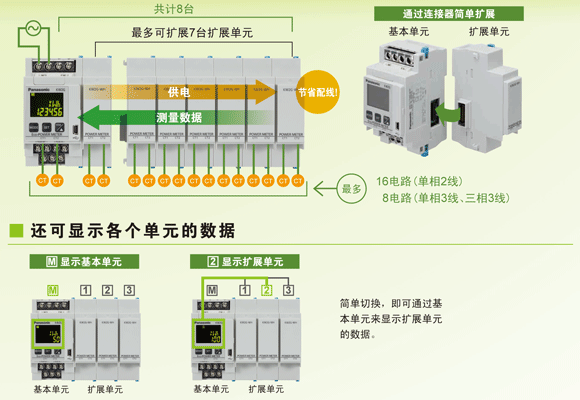

可根据需要最多扩展7台单元。不需要对电源等进行配线。
扩展单元的测量数据可通过本体确认。
单相2线最大16电路、单相3线・三相3线最大8电路测量。

通过USB连接PC，使用动作设置、确认工具KW Monitor
即可当场对KW2G-H进行初始设置并确认动作，可缩短启动时间。

可以保存设定值。 (KW2G系列USB通信的时候)

• 关于KW Monitor软件的获取敬请联系各地营业分公司。

可安装JIS协议的安装治具和DIN导轨。

■可同时测量电力与脉冲输入(流量等)
■可测量变频电源(一次边)
■支持测量再生电力(负电力)
■可测量小电流，待机电力也可实现“可视化”

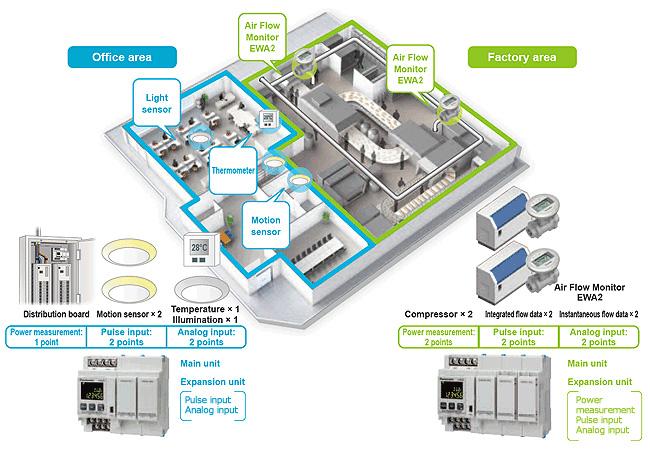

使用脉冲输入/模拟输入用扩展单元、可以监测空气・水的使用量和温度湿度・照明度等。
■电力测量
・基本单元(AKW2020GB)
・扩展单元(AKW2110GB)
・扩展单元(AKW2160GB)
■脉冲输入
・基本单元(AKW2020GB)=1输入
・扩展单元(AKW2152G)=2输入
■模拟量输入
・扩展单元(AKW2182G)=2输入

SD存储卡的电力数据・脉冲数据通过KW View软件可简单地显示、看见。 同时，KW Watcher软件*可以显示包含SD存储卡数据的使用模拟量数据。 *需要将SD存储卡内的文件名修改为用于KW Watcher的文件名。

扩展单元(AKW2160GB)可将测量的电力根据累计电力值或者警报通过脉冲进行输出，也可对PLC等的上级系统进行控制。
通过脉冲输出，可与拥有脉冲输入功能的其他公司的设备实现简单的连接。

加上累计脉冲输出，对应3种电平输出。

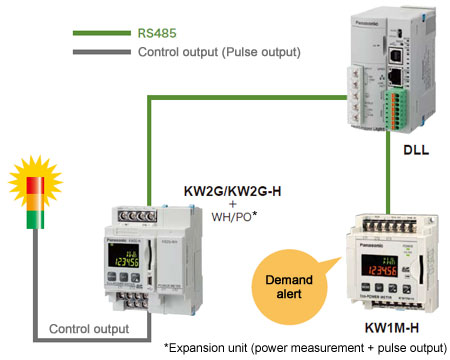

ON/OFF输出应用事例：需求报警时报警灯闪烁

(1) KW1M-H需求报警的寄存器置ON (2) 通过DLL检测标示 (3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON (4) 打开KW2G/KW2G-H的带控制输出的需量报警功能

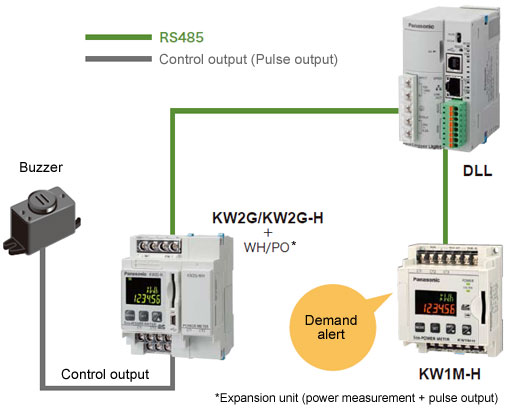

循环输出应用事例：需量报警时蜂鸣器响

(1) KW1M-H需求报警的寄存器置ON (2) 通过DLL检测标示 (3) 通过DLL使KW2G/KW2G-H的电平输出寄存器置ON (4) 控制KW2G/KW2G-H的带控制输出的蜂鸣器

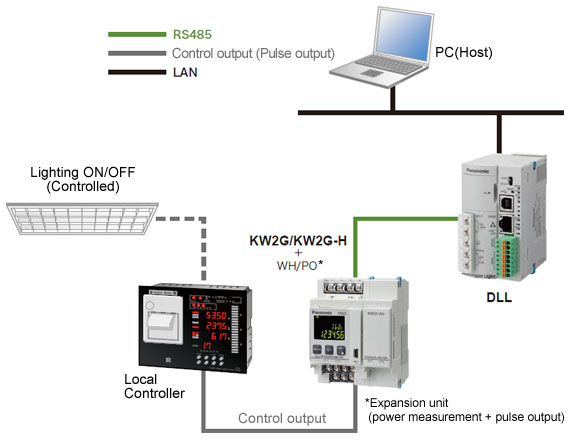

单稳输出应用事例：通过三位机定时控制照明

(1) 在DLL中写入PC(主机)上对应KW2G/KW2G-H电平输出的标示 (2) 通过DLL使KW2G/KW2G-H的电平输出寄存器写入ON/OFF (3) 带KW2G/KW2G-H控制输出,通过本地控制器进行控制
