KW9M电力监控表

  • 基本资料
  • 型号规格
  • 附件
  • 辅助设计
  • 1台设备兼顾节能和电力品质监控

    标准型
    AKW91110
    AKW91110
    高功能型
    AKW92112
    AKW92112
    CE Marking TUV Rheinland Korean KC

    UL 、CE 、CSA 、Korean KC 已取得。
    CE : 低电压指令, EMC指令
    UL, CSA : NRTL认证(Certified by TÜV Rheinland)

    2017年2月
    升级后更容易操作

    标准型・高功能型通用

    • 累计有效电力达到0.01Wh时开始计量。可以在收集很短的周期内的数据时,变更后产品可以监测到现在的1Wh单位监测不到的变化,实现了对更细微变化的监控。
      ※仅支持RS485通信的读出。画面显示上不会显示0.01Wh的单位。
    • 在RS485通信的通信速度(波特率)里追加了115,200bps、57,600bps,可以更快速的收集数据。

    特点

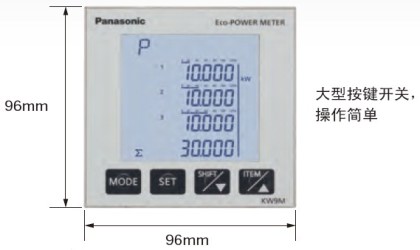

    美观的LCD背光灯,大画面,统一显示各相、总电力。

    美观的LCD背光灯 4行显示

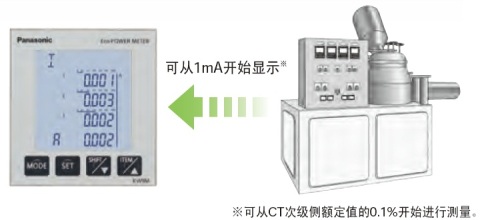

    即使是1mA起的小电流,也可显示。

    可监控待机功率,为节能做出贡献。

    即使是1mA起的小电流,也可显示。

    电源相同,单相2线的情况下,最多可同时测量3电路。

    电源相同,单相2线的情况下,最多可同时测量3电路。

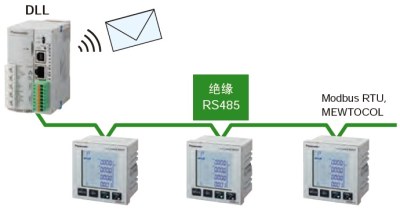

    可连接DLL记录数据,并实现可视化。

    另外,还可通过E-Mail将报警通报到手机等上。
    ※DLL是 Data Logger Light 的简称。

    可连接DLL记录数据,并实现可视化

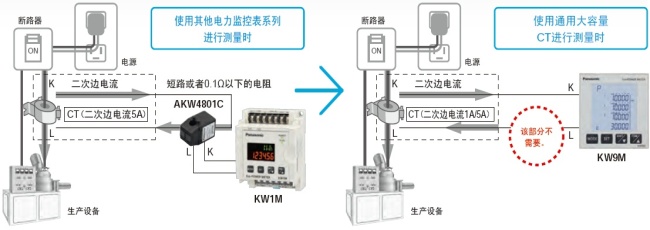

    可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量。

    ※不能使用电力监控表专用CT。请使用二次边1A/5A CT。

    电力监控表的测量精度不包含CT误差。使用其他电力监控表系列进行测量时,需要使用2个CT,但是使用KW9M时,只需1个CT即可直接输入,而测量精度也高于其他电力监控表系列。

    可直接连接已安装的通用大容量CT(二次边1A/5A型),进行测量

    使用可视化软件,为能源管理提供支持。

    通过对消费电力的分析帮助您提高设备利用效率。

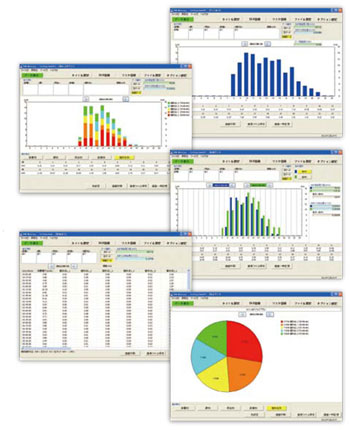

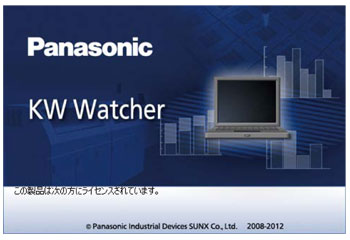

    KW Watcher
    • 关于KW Watcher软件的获取敬请联系各地营业分公司。

    能源管理使DLL收集到的数据实现图表化的软件。
    ■ 设备累计用能柱状图、饼图
    ■ 时间段、各设备用能比较图
    ■ 数值显示功能
    ■ 图表自动更新功能
    ※使用KW Watcher时,不能同时将3相显示为图表(最多可显示2个比较图表。)

    能源管理使DLL收集到的数据实现图表化的免费软件。

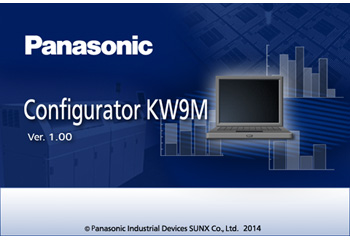

    可以简易地在PC上设置动作设定软件Configurator KW9M

    Configurator KW9M

    ■KW9M 电力监控表各种设定值的确认、变更

    • 因为可以同时对多台KW9M电力监控表进行设定,节省了分别对每台进行设定的时间。
    • 读取1台KW9M电力监控表设定值,可以对其余的KW9M电力监控表进行拷贝。
    • 可以选择任意的寄存器号码设定KW9M电力监控表。

    ■KW9M 电力监控表测量值的监控、记录功能

    • 实现任意测量项目的监控、记录。

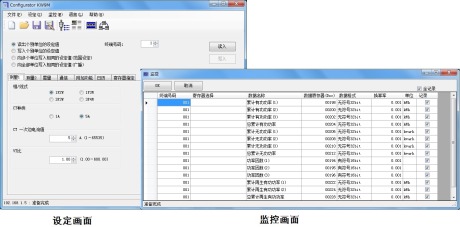

    Configurator KW9M的画面效果

    简易需量功能。还对应海外需求!

    当前需量或者预测需量达到已设定的需量目标值以上时,将会报警输出,通知客户,有助于削减电费。
    配备有国内需量、以IEC规格为准的两种需量功能,在国外也可使用。
    ※KW9M标准型是依据IEC规格只搭载了需量测量功能。

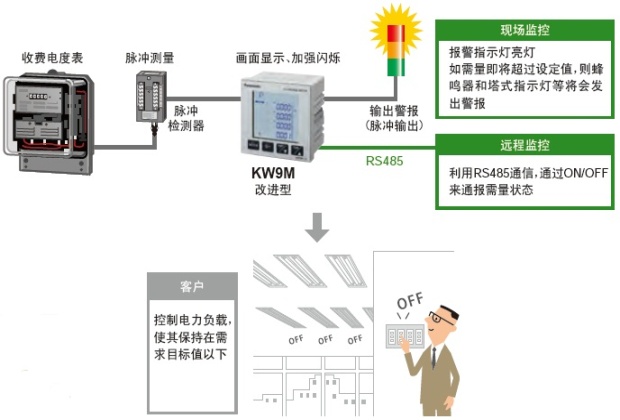

    系统构成示例

    系统构成示例
    请将简易需量用作参考值。因该功能所使用的时刻为电力监控表的设定时刻,因此可能会与电力公司管理的30分钟最大需求用电量(需量电度表)所显示的时刻有所不同。
    还对应CT输入(电力测量)。

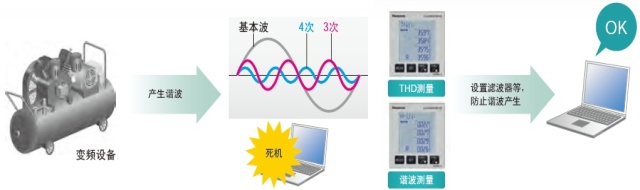

    谐波测量

    各种变频设备、荧光灯照明等均容易产生谐波。
    造成精密机器等发生误动作。

    谐波测量
    ※KW9M标准型仅限搭载THD测量功能。

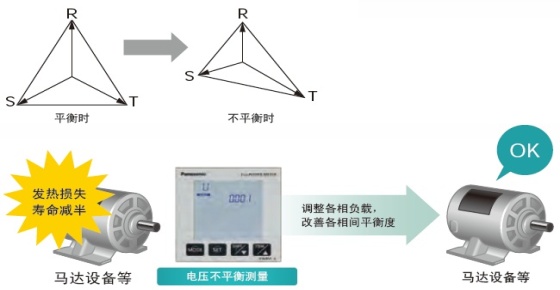

    相间不平衡改善 [高功能型]

    变压器采用V形连接或者存在加热器等不平衡时,易引起各相电压不平衡,造成马达等扭矩不足,发热并寿命缩短。

    相间不平衡改善

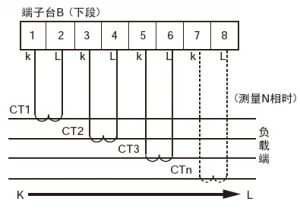

    如使用改进型,还可利用第四个CT测量N相。[高功能型]

    如使用改进型,还可利用第四个CT测量N相。

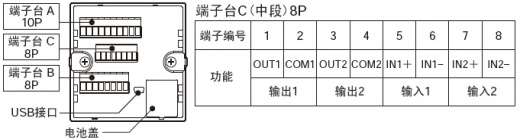

    配备I/O,对应各种输入输出[高功能型]

    脉冲输入2点
    同时对电力量以外的数据(生产量、流量等)进行测量。
    采用时钟校准的触发输入,可实现时间同步。

    脉冲输出2点
    采用PhotoMOS输出,还可连接对应NPN输入和PNP输入
    的设备。

    配备I/O,对应各种输入输出

    配备丰富的记录功能

    [高功能型]

    项目 记录数
    测量值的月份最大值
    月份最小值
    (带时间戳)
    电力 12个月
    电流 12个月
    电压 12个月
    功率因数 12个月
    电源频率 12个月
    电流不平衡度 12个月
    电压不平衡度 12个月
    最大需量
    (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
    (带发生时间的时间戳)
    12个月、过去最大
    电源品质
    (带活动发生时刻、
    发生期间的时间戳)
    瞬间停电 最多10个记录
    过压 最多10个记录
    欠压 最多10个记录
    过流 最多10个记录
    欠流 最多10个记录

    ※对于时间戳和电源品质,可利用通信读取值,并进行确认。无法通过画面显示进行确认。

    [标准型]

    项目 记录数
    最大需量
    (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)
    过去最大(各1个记录)
