光幕传感器[Type4 PLe SIL3] SF4B Ver.2

  • 基本资料
  • 型号规格
  • 附件
  • 辅助设计
  • 保护构造IP67
    版本升级后,耐环境性能提升

    光幕传感器[Type4 PLe SIL3] SF4B Ver.2
    C-UL-US CE Marking TUV SUD Korean S Mark GB

    UL/C-UL 、CE 、TUV 、Korean S Mark 、GB 已取得。
    CE : 机械指令, EMC指令
    UL : Listing认证
    GB : 符合4584
    韩国S标志 : SF4B-□(V2)仅限

    OSHA/ANSI 日本厚生劳动省型号鉴定合格品※1 JIS
    ※1冲压设备、切断机(切纸机)适用(仅限SF4B-□-01<V2>)

    特点

    ■光幕传感器SF4B系列 Ver.2变更的通知

    下面项目以外的规格和标准价格没有变更。

    [保护结构]:
         IP65、IP67(IEC)(以前仅限 IP65)

    [形状]:
         采用了无缝结构,提高了耐环境性能,在外观等方面没有变化,
         安装等使用上没有变更。

    [型号]:
         型号末尾加上〈V2〉。
         (例)SF4B-F23变成"SF4B-F23〈V2〉"
         SF4B-F23-01变成"SF4B-F23-01〈V2〉"

    ■为了能够安全地使用

    在使用光幕传感器的时候,为了确保系统全体的安全性,请满足以下要求的控制系统构成。

    >>关于光幕传感器使用上的注意事项

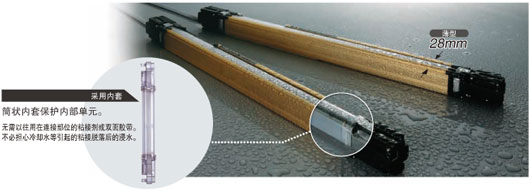

    提高耐环境性能,使用更方便 [新结构]

    尽可能消除接缝的无缝结构是神视的最新研发成果。
    筒状内套保护内部单元。
    尽可能消除了单元和透镜面等部位的缝隙(接缝),使油雾和粉尘等无法侵入,提高了耐环境性能。

    该规格实现了保护构造IP67。

    SF4B系列Ver.2已完成基于IEC/JIS标准的IP65、IP67试验。

    IEC/JIS 内容
    IP65 从任何方向直接喷水都没有害影响。
    IP67 在特定条件下浸入水中也无渗透。

    ※有关详细信息,其中包括测试条件,请参考相应的标准。

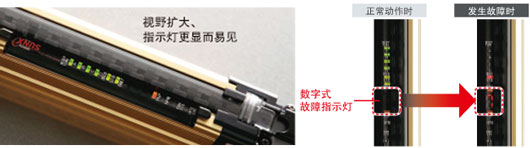

    配备数字式故障指示灯,故障内容一目了然

    常时检查光幕传感器电缆的误配线、断线、短路及内部电路异常或异常入光等故障。在装置调试时如电气系统发生故障等,将通过数字显示方式告知故障内容。
    无需像以往那样对LED的闪烁次数进行统计。

    配备数字式故障灯,故障内容一目了然

    适用于PNP/NPN两种极性

    SF4B系列的1种型号同时支持PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外转移等等,1种型号即可适应全球各种控制电路。

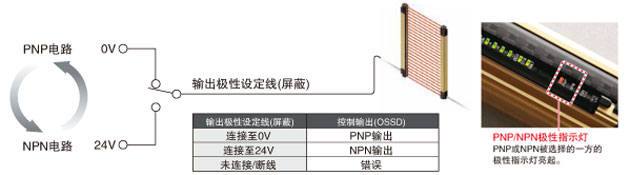

    ■极性通过配线进行简单的转换
    输出极性设定线(盾构)与OV接续时,由PNP输出,与24V接续时,切换到由NPN输出。

    PNP/NPN的两种极性

    支持全球冲压设备、切断机(切纸机)的安全

    在日本、欧洲、北美、韩国、中国,从冲压设备到其它设备,都有广泛应用。

    <光幕传感器>

    型号 机械
    指令
    EMC
    指令
    UL
    认证
    日本冲压设备
    适用
    日本切断机
    (切纸机)
    适用
    S标志
    认证
    韩国冲压设备
    切断机
    符合
    中国GB
    SF4B-□<V2> - - -
    SF4B-□G<V2> - - - -
    SF4B-A□-01<V2> ●(No.TA523) ●(No.TA521) - -
    SF4B-H□(G)-01<V2> ●(No.TA524) ●(No.TA522) - -
    SF4B-F□-01<V2>
    SF4B-□-03<V2> - - - ●(No.09-AV4BI-0001~0009) -

    <控制单元>

    型号 机械
    指令
    EMC
    指令
    UL
    认证
    日本冲压设备
    使用
    日本切断机
    (切纸机)
    适用
    S标志
    认证
    韩国冲压设备
    切断机
    符合
    中国GB
    SF-C11
    (No.TA525)(注1)
    (No.TA526)(注2)
    - - -
    SF-C12 - - - - -
    SF-C13
    (No.TA527)(注1)
    (No.TA528)(注2)
    - - -
    SF-C14EX - - - - -
    SF-C14EX-01
    (No.TA529)(注1)
    (No.TA530)(注2)
    - - - -
    (注1): 与SF4B-A□-01<V2>组合。
    (注2): 与SF4B-H□(G)-01<V2>/SF4B-F□-01<V2>组合。

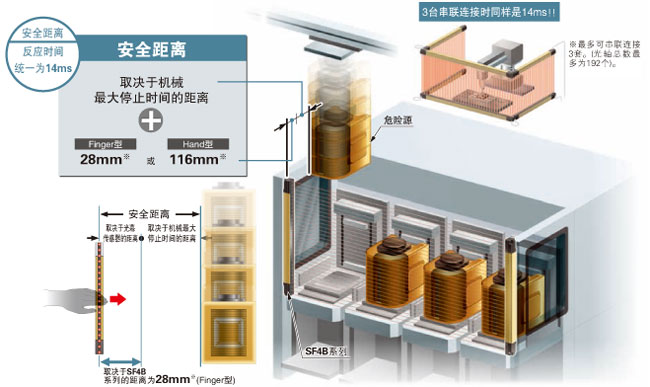

    所有机型的反应时间统一为14ms、设计简单

    无关光轴数、光轴间距及串联连接台数,都能实现14ms高速反应。
    从而减轻了计算安全距离的工时。

    所有机型的反应时间统一为14ms、设计简单
    ※1 此为基于ISO 13855标准中光幕传感器的安全距离。
    ※2 最多可串联连接3套。(光轴总数最多为192个)。
    ※3 请计算出包含机械最大停止时间的安全距离。
    而且,请参阅使用本装置的地区相关标准进行设置。

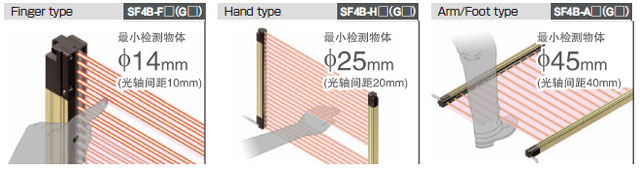

    可根据使用现场的情况,从3种类型中选择

    光幕传感器SF4B系列检测范围230〜1,910mm(Finger型到1,270mm)的丰富的变化。3种类型可以混合在一条直列上的连接。

    可根据使用现场的情况,从3种类型中选择
    「中国国内的冲压设备的安全装置」或SF4B-□-01<V2>用作日本国内冲压设备安全装置时,检测高度不同。

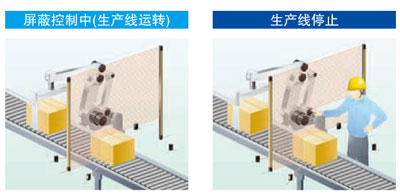

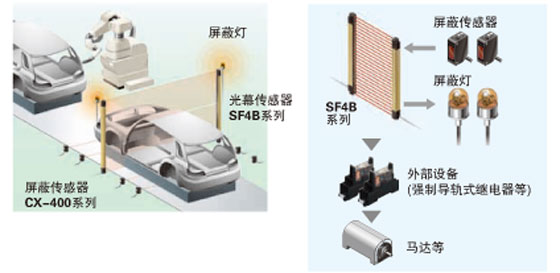

    配备屏蔽控制功能,兼顾安全性和生产率(SF4B-□-03<V2>除外)

    光幕传感器本体配备屏蔽控制功能, 仅在人体通过时使生产线停止,而工件通过时则可照常运行。可将屏蔽传感器和屏蔽灯直接与光幕传感器连接,无需屏蔽专用控制器。低成本,且兼顾安全性和生产率。

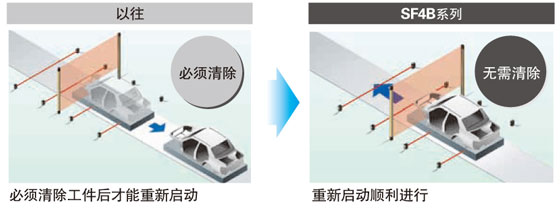

    屏蔽控制中的生产线停止后,也能顺利而安全地重新启动!配备重启功能
    (SF4B-□-03<V2>除外)

    即使由于工件导致光幕传感器处于被遮光状态,从而使电源关闭时,或在进入屏蔽前(屏蔽传感器只有一个被遮光的状态)生产线停止时,装置也可顺利且安全地重新启动,无需清除遮光的工件。

    (例)光幕传感器处于遮光状态而断电时

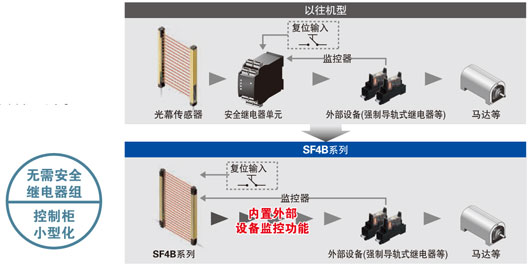

    构建无需专用安全继电器单元的安全电路

    光幕传感器本体内置安全继电器单元的功能,可对外部设备进行监控(继电器熔敷监视等),并具备联锁功能等。无需安全继电器单元即可构建安全电路,由于能使控制柜更加小型化,从而有助于降低成本。

    构建无需专用安全继电器单元的安全电路

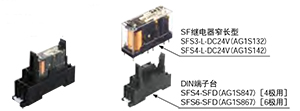

    安全继电器推荐产品指南

    ●安全继电器
    松下电器制SF继电器新窗口打开く

    注意: 关于推荐品的详情,敬请联系我们。

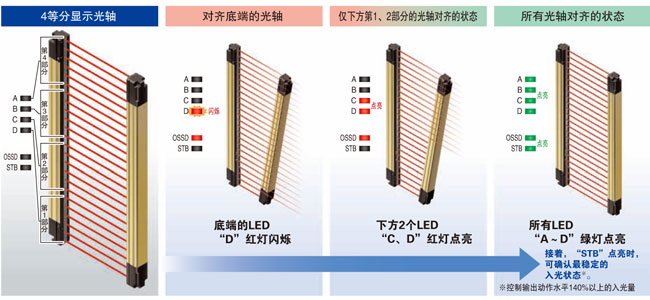

    一眼就可确认入光位置的光轴对齐指示灯

    光轴对齐指示灯将光幕传感器的光轴分成4等分显示。作为光轴的对齐基准,当底端(或顶端)的光轴对齐时,LED呈红色闪烁。此后,光轴对齐的部分依次亮红灯,如果所有光轴都入光则所有的LED均亮绿灯。再加上稳定入光指示灯(STB),可确保设置更加稳定。

    一眼就可确认入光位置的光轴对齐指示灯

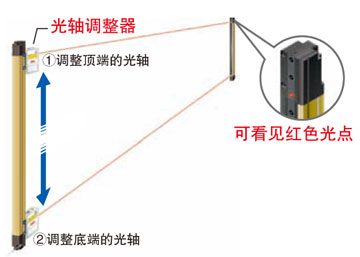

    通过光轴调整器轻松操作

    通过激光光点调整光轴。
    由干电池供电,接通设备电源前即可完成光轴调整。

    光軸調整器で簡単施工

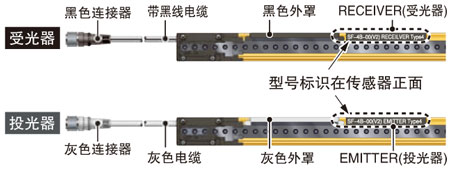

    易于判别投光器和受光器

    投光器为灰色,受光器为黑色,容易识别。可减少施工或维护时因误配线或误识别引起的故障。而且,还可从光幕传感器的正面确认型号。

    易于判别投光器和受光器

    无需防干扰电线即可减少相互干扰

    配备了抗干扰能力强的ELCA(Extraneous Light Check & Avoid功能。由于光幕传感器的扫描时间可自动转换,从而可免受干扰的影响,因此无需在装置间进行防干扰电线的配线。

    减少干扰光引起的误动作

    采用双重扫描方式重试处理等独创新功能,可以避免外围设备带来的瞬间干扰光的影响。减少了干扰光造成的误动作,从而减少了机械的频繁停机、重启
    ※日本已取得使用新案

    大幅提高工作效率(SF4B-□G□除外)

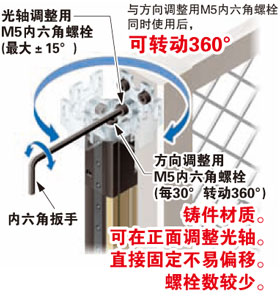

    光轴调整用内六角螺栓安装在正面,以确保工作效率。螺栓清晰可见,光轴调整轻松。此外,光轴调整器采用由M5螺栓直接切实固定的结构,光轴不易偏移。

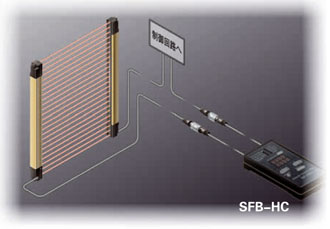

    可手动进行各种设定的手动控制器SFB-HC(另售)

    ■各光轴屏蔽控制功能
    使用手动控制器SFB-HC(另售),可仅对特定光轴进行屏蔽控制。可以对光轴进行指定,因此无需另外设置用于防止人员进入的防护装置。

    光軸別ミューティング制御機能

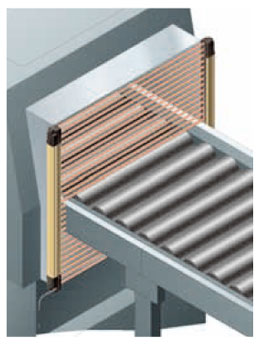

    例如,如果按照工件高度,将第1至第10光轴的屏蔽控制功能设定为有效,那么当第11光轴以上的光轴被遮挡时,即判断障碍物 为人体,并使机械停止。
    ※使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01时,不能使用手动控制器。

    ■可选择有效光轴!配备固定消隐功能
    配备有即使特定光轴被遮光也不会导致控制输出(OSSD)OFF的固定消隐功能。存在障碍物长时间遮挡特定光轴的应用时,非常便利。
    而且,当障碍物离 开检测区域时,控制输出(OSSD)会强制OFF,因此该功能十分安全。

    有効光軸を選べる!フィックスブランキング機能装備

    ■可使不特定光轴失效!配备浮动消隐功能
    可使不特定的1、2或3个光轴失效。当被遮光光轴数在设定光轴数以下时,控制输出(OSSD)不会OFF。
    工序更替时,例如障碍物在检测区域内移动,以及向光 幕传感器的检测区域内放置材料等时,此功能非常方便。

    不特定の光軸を無効化!フローティングブランキング機能装備
    (注1):如使用浮动消隐功能,则最小检测物体会改变。

    可选择辅助输出的输出模式
    可变更辅助输出的输出模式。

    模式No. 内容
    0 控制输出(OSSD1、OSSD2)的负逻辑(出厂设定)
    1 控制输出(OSSD1、OSSD2)的正逻辑
    2 投光时:输出ON、非投光时:输出OFF
    3 投光时:输出OFF、非投光时:输出ON
    4 不稳定入光时:OFF(注1)
    5 不稳定入光时:ON(注1)
    6 屏蔽时 : ON
    7 屏蔽时 : OFF
    8 入光时 : ON、遮光时: OFF(注2)
    9 入光时 : OFF、遮光时: ON(注2)
    (注1): 当使用固定消隐功能、浮动消隐功能以及屏蔽功能时该模式不能使用。
    (注2): 不管固定消隐功能、浮动消隐功能以及屏蔽功能如何,均输出检测区域的入光/遮光状态。

    配备其它丰富的功能
    [投光量控制功能]
    该功能用于减少投光量。可在普通模式和短路模式这2个阶段变更设定。出厂设定为普通模式。

    [设定内容监控功能]
    该功能可确认光幕传感器的各种设定内容。

    [保护功能]
    该功能确保只有输入密码时才可变更光幕传感器的设定。出厂设定为保护功能无效。

    [设定复制功能]
    可将设定内容复制到其它的光幕传感器中。在重复进行相同设定时,该功能可节约设定时间。

    [屏蔽灯诊断的设定]
    如果使屏蔽灯诊断失效,那么即使屏蔽灯关闭,屏蔽功能也可继续运行。

    ※更多详细功能请参照SF4B<V2>说明书。
